硫酸鈣

CAS號：10101-41-4

MDL號：MFCD00149625

EINECS號：231-900-3

RTECS號：EW4150000

PubChem號：24892640

性狀：無色單斜晶系結(jié)晶性粉末。玻璃光澤。

密度（g/mL，20℃）：2.32

熔點（ºC）：128

沸點（ºC，常壓）：163

閃點（ºC）：163

溶解性：微溶于水。溶于鹽酸。

硫酸鈣（二水合物）溶解度：0℃ 0.233；10℃ 0.244；18℃ 0.255；30℃ 0.264；40℃ 0.265；65℃ 0.244；75℃ 0.234。

硫酸鈣無色正交或單斜晶體，單斜晶體熔點1450℃，1193℃正交轉(zhuǎn)單斜晶體。密度2.61克/立方厘米，微溶于水。1200℃以上可以分解：2CaSO4= 2CaO+2SO2↑+O2↑（1200度）

一般由天然產(chǎn)出。也是磷酸鹽工業(yè)和某些其他工業(yè)的副產(chǎn)品。

高溫下跟碳作用可生成硫化鈣和二氧化碳。生石膏CaSO4·2H2O是天然礦物，為白、淺黃、淺粉紅至灰色的透明或半透明的板狀或纖維狀晶體。性脆，128℃失1.5H2O，163℃失2H2O。工業(yè)上將生石膏加熱到150℃脫水成熟石膏CaSO4·1/2H2O（或燒石膏），加水又轉(zhuǎn)化為CaSO4·2H2O。據(jù)此可用于石膏繃帶、制作石膏模型、粉筆、工藝品、建筑材料。石膏還用為水泥調(diào)速劑以控制其硬化速度。油漆膩子、紙張?zhí)盍弦灿玫绞啵粘｜c豆腐可用它為凝結(jié)劑。農(nóng)業(yè)上施用石膏以降低土壤的堿性。石膏礦與煤炭于高溫可制得SO2用于生產(chǎn)硫酸。CaSO4溶解度不大，其溶解度呈特殊的先升高后降低狀況。如10℃溶解度為0.1928g/100g水（下同），40℃為0.2097，100℃降至0.1619，使溶解硫酸鈣的硬水在高壓鍋爐（可達400℃）中結(jié)垢，造成危害，應(yīng)于事前用Na2CO3使CaSO4轉(zhuǎn)化為更難溶的CaCO3沉淀（其溶解度：0.0015g）而除去（使硬水軟化）。在大理石遇稀H2SO4時因生成微溶CaSO4包于大理石表面阻礙與酸的接觸，使反應(yīng)停止，故不能用稀H2SO4與大理石制取CO2。

化學方程式：CaCO3+H2SO4=CaSO4（微溶于水）+H2O+CO2↑

通常對水體是稍微有害的，不要將未稀釋或大量產(chǎn)品接觸地下水，水道或污水系統(tǒng)，未經(jīng)政府許可勿將材料排入周圍環(huán)境。

1.疏水參數(shù)計算參考值（XlogP）:無

2.氫鍵供體數(shù)量:2

3.氫鍵受體數(shù)量:6

4.可旋轉(zhuǎn)化學鍵數(shù)量:0

5.互變異構(gòu)體數(shù)量:無

6.拓撲分子極性表面積90.6

7.重原子數(shù)量:8

8.表面電荷:0

9.復(fù)雜度:62.2

10.同位素原子數(shù)量:0

11.確定原子立構(gòu)中心數(shù)量:0

12.不確定原子立構(gòu)中心數(shù)量:0

13.確定化學鍵立構(gòu)中心數(shù)量:0

14.不確定化學鍵立構(gòu)中心數(shù)量:0

15.共價鍵單元數(shù)量:4

避免光，明火，高溫。難溶于水，溶于酸、銨鹽、硫代硫酸鈉和甘油。微溶于水。溶于鹽酸。石膏礦床主要為蒸發(fā)沉積成因，系化學沉積作用的產(chǎn)物，在石灰規(guī)格及質(zhì)量要求。

貯存于干燥，潔凈的庫房中。食品級產(chǎn)品要防止有毒物的污染，不準與有毒物品共貯混運。應(yīng)注意防潮、防濕。

1.有露天開采也有地下開采。前者多為山坡露天，臺階式采礦；后者開采方法多數(shù)礦山采用豎井開拓或斜井開拓，并以房柱采礦法為主，其次為全面采礦法。開采工藝流程見“磷塊巖”。我國絕大多數(shù)石膏礦山采用手選法，有的礦山生產(chǎn)礦石不加任何選別，采出礦石即為礦產(chǎn)品。將天然石膏礦除凈雜質(zhì)、泥土經(jīng)煅燒磨粉而成。

2.氨堿法制堿的副產(chǎn)物（氯化鈣）中加入硫酸鈉，反應(yīng)物經(jīng)精制而得二水硫酸鈣。

3.制造有機酸時的副產(chǎn)物。例如：制造草酸時副產(chǎn)物草酸鈣用硫酸分解，再經(jīng)精制而得二水硫酸鈣。

4.將試劑級硫酸鈣加到硫酸銨水溶液中 （ 氯化鈣過量） ，進行反應(yīng)。

當沉淀完全后，靜置澄清，水洗沉淀5～6次，吸濾后再用水洗至溶液NH4+離子含量合格 （ 用奈氏試劑檢驗） ，于60～70℃干燥，即得化學純硫酸鈣。要制取無水硫酸鈣，可將二水合物在200℃加熱至恒重。

5.水壓熱法　將質(zhì)量分數(shù)小于2%的二水石膏懸浮液加到水壓熱器中處理，在飽和蒸汽壓下，二水石膏變?yōu)榧毿♂槧畹陌胨啵俳?jīng)晶型穩(wěn)定化處理，得到半水硫酸鈣晶須。

6.常壓酸化法　在一定溫度下，高濃度二水硫酸鈣懸浮液在酸性溶液中可以轉(zhuǎn)變成針狀或纖維狀半水硫酸鈣晶須。還有專利報道了利用氨堿廢液廠與鹵水制造硫酸鈣晶須。具體方法是將氨堿廠蒸氨廢液與制鹽鹵水混合先制得二水硫酸鈣，再由二水硫酸鈣通過常壓酸化法制得半水硫酸鈣晶須。

1.制造水泥、半水硫酸鈣及硫酸的原料。油漆和造紙工業(yè)中用作填充劑。農(nóng)業(yè)上用作化肥，能降低土壤堿度、改善土壤性能。

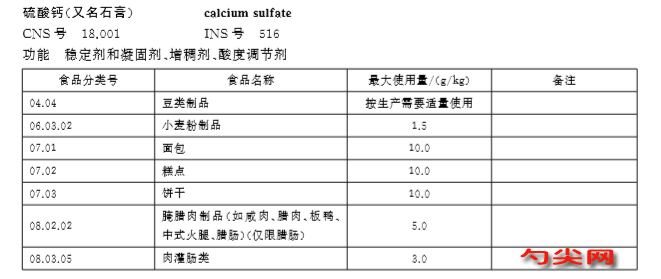

2.食用級可用作營養(yǎng)增補劑（鈣質(zhì)強化）、凝固劑、酵母食料、面團調(diào)節(jié)劑、螯合劑，還用作番茄、土豆罐頭中的組織強化劑、釀造用水的硬化劑、酒的風味增強劑等。

3.石膏除大量用作建筑材料和水泥原料外，廣泛用于橡膠、塑料、肥料、農(nóng)藥、油漆、紡織、食品、醫(yī)藥、造紙、日用化工、工藝美術(shù)、文教等部門。在缺乏硫資源的地區(qū)，可用以制造硫酸和硫酸銨。無色透明的石膏可作光學材料。

4.用作環(huán)氧樹脂的填充劑，可配制高強度、耐高溫、耐磨性好的環(huán)氧樹脂膠黏劑。也可代替石棉制造無石棉的摩擦材料。


氯化物

取硫酸鈣0.50g，加硝酸溶液（1→2）5ml與水40ml，振搖使溶解，依法檢查（附錄Ⅷ A），與標準氯化鈉溶液9.0ml制成的對照溶液比較，不得更濃（0.018%）。

碳酸鹽

取硫酸鈣1.0g，加水5ml，混勻，滴加稀鹽酸，不得發(fā)生暴沸。

熾灼失重取硫酸鈣1.0g，熾灼至恒重，減失重量應(yīng)為18.0%-23.0%。

鐵鹽

取硫酸鈣0.20g，加過硫酸按50mg與稀鹽酸10ml，振搖溶解后，加水稀釋使成50ml，加硫氰酸銨試液5.0ml，搖勻，依法檢查，與標準鐵溶液3.0ml用同一方法制成的對照液比較，不得更深（0.015%）。

重金屬

取硫酸鈣1.0g，加稀鹽酸5ml與水15ml，加熱溶解，放冷，加酚酞指示液1滴，滴加濃氨溶液至溶液顯淡紅色，加醋酸鹽緩沖液（pH3.5）2ml，濾過，濾液加水至25ml，加維生素C0.5g，溶解后，依法檢查，含重金屬不得過百萬分之十五。

方法名稱： 硫酸鈣---硫酸鈣的測定---絡(luò)合滴定法

應(yīng)用范圍： 本方法采用滴定法測定硫酸鈣的含量。

本方法適用于硫酸鈣。

方法原理： 供試品加稀鹽酸10mL與水100mL，振搖使溶解，在攪拌下精密加乙二胺四醋酸二鈉滴定液（0.05mol/L）20mL，搖勻，加氫氧化鈉溶液（1→5）15mL與紫脲酸銨指示劑0.2～0.3g，繼以乙二胺四醋酸二鈉滴定液（0.05mol/L）滴定至溶液由桃紅色變?yōu)樽仙嬎懔蛩徕}的含量。

試劑：

試樣制備：

1.稀鹽酸

取鹽酸234 mL加水稀釋至1000mL。

2.紫脲酸銨指示劑

取紫脲酸銨0.1g，加氯化鈉使成20g，研細。

3.乙二胺四乙酸二鈉滴定液（0.05mol/L）

取乙二胺四醋酸二鈉19g，加適量的水使溶解成1000mL，搖勻。

標定：取于約800℃灼燒至恒重的基準氧化鋅0.12g，精密稱定，加稀鹽酸3mL使溶解，加水25mL，加0.025%甲基紅的乙醇溶液1滴，滴加氨試液至溶液顯微黃色，加水25mL與氨-氯化銨緩沖液（pH10.0）10mL，再加鉻黑T指示劑少量，用本液滴定至溶液由紫色變?yōu)榧兯{色，并將滴定的結(jié)果用空白試驗校正。每1mL乙二胺四乙酸二鈉滴定液（0.05mol/L）相當于4.069mg的氧化鋅。根據(jù)本液的消耗量與氧化鋅的取用量，算出本液的濃度。

貯藏：置玻璃塞瓶中，避免與橡皮塞、橡皮管等接觸。

4.鋅滴定液（0.05mol/L）

配制：取硫酸鋅15g（相當于鋅約3.3g）加稀鹽酸10mL與水適量是溶解成1000mL，搖勻。

標定：精密量取本液25mL，加0.025%甲基紅的乙醇溶液1滴，滴加氨試液至溶液顯微黃色，加水25mL，氨-氯化銨緩沖液（pH10.0）與鉻黑T指示劑少量，用乙二胺四乙酸二鈉滴定液（0.05mol/L）滴定至溶液由紫色變?yōu)榧兯{色，并將滴定的結(jié)果用空白試驗校正。根據(jù)乙二胺四乙酸二鈉滴定液的消耗量，計算出本液的濃度，即得。

操作步驟：

取本品0.2g，精密稱定，加稀鹽酸10mL與水100mL，振搖使溶解，在攪拌下精密加乙二胺四乙酸二鈉滴定液每1mL乙二胺四乙酸二鈉滴定液（0.05mol/L）相當于6.807mg的CaSO4。

注：“精密稱取”系指稱取重量應(yīng)準確至所稱取重量的千分之一。

銨（NH4），% ≤0.005

澄清度試驗/號 ≤4

堿金屬及鎂（MgO），% ≤0.2

鹽酸不溶物，% ≤0.025

重金屬（以Pb計），% ≤0.001

鐵（Fe），% ≤0.0005

碳酸鹽（CO3），% ≤0.05

氯化物（Cl），% ≤0.002

硝酸鹽（NO3），% ≤0.002

含量（CaSO4·2H2O），% ≥99.0

遮光，密封保存。

加稀鹽酸使溶解，溶液是鈣鹽與硫酸鹽（附錄Ⅲ）的鑒別反應(yīng)。

有水分存在時，鈉鹽可能與有機胺、氨基酸、多肽和蛋白質(zhì)有配伍禁忌，并可能形成復(fù)合物。鈣鹽將影響四環(huán)素類抗生素的生物利用度，據(jù)推測，硫酸鈣可能與吲哚美辛、阿司匹林、門冬酰胺、頭孢氨芐、紅霉素有配伍禁忌，因為這些物質(zhì)與其他鈣鹽有配伍禁忌。

高溫狀態(tài)下，硫酸鈣可與磷或鋁粉末發(fā)生劇烈反應(yīng)，也能與重氮甲烷發(fā)生劇烈反應(yīng)。

在使用碳酸鈣制取二氧化碳的實驗中，不能用稀硫酸代替稀鹽酸是因為反應(yīng)會生成微溶的硫酸鈣，沒有溶解的硫酸鈣包裹在石灰石表面，使反應(yīng)停止。

S22 Do not breathe dust。切勿吸入粉塵。

S24/25 Avoid contact with skin and eyes。避免與皮膚和眼睛接觸。
